MADLN15SG｜MINAS A6S 系列 伺服驅動器

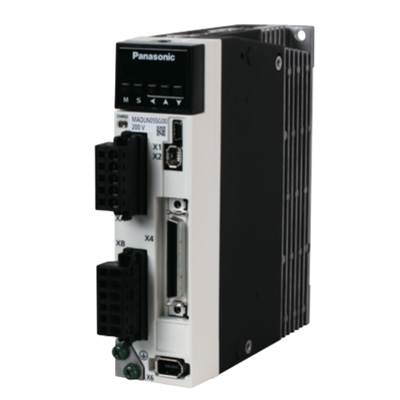

※ 實際商品可能與照片不同。
適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質
| 品名 | MADLN15SG |
|---|---|
| 產品 | 伺服驅動器 |
| 詳細 | A6SG系列 |
| 商品名稱 | MINAS A6S 系列 伺服驅動器 |
| 產品名稱 | 更快速、更智慧、使用更簡單的升級。提升了功率小型化驅動器。 |
聯繫我們
詳細規格
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
| 項目 | 內容 |
|---|---|
| 品名 | MADLN15SG |
| 商品詳細 | A6SG系列 通用通信型 (脈波列專用) 無安全功能 |
| 家族名 | MINAS A6 |
| 系列 | A6SG系列 |
| 類型 | 通用通信型 |
| 外形型號名 | A 型 |
| 響應頻率 (kHz) | 3.2 |
| 控制方式 | 位置控制 |
| 安全功能 | 無 |
| 電源電壓規格 | 單相/三相 200 V |
| I/F 功能區分 | 脈波, Modbus (RS485/RS232) |
| 外形尺寸 寬度 (W) (單位 : mm) | 40 |
| 外形尺寸 高度 (H) (單位 : mm) | 150 |
| 外形尺寸 深度 (D) (單位 : mm) | 130 |
| 重量 (kg) | 0.8 |
| 使用環境條件 | 詳情請通過使用說明書等進行確認。 |
基本規格
| 項目 | 內容 |
|---|---|
| 輸入電源 : 主電路電源 | 單相/三相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| 輸入電源 : 控制電路電源 | 單相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| 編碼器回饋 | 23 bit（8388608 解析度）7線串列絕對式編碼器 |
| I/O連接器 : 控制信號 輸入 | 通用10輸入 根據參數選擇通用輸入功能 |
| I/O連接器 : 控制信號 輸出 | 通用6輸出 根據參數選擇通用輸出功能 |
| I/O連接器 : 類比信號 輸出 | 2輸出（類比監視器輸出2） |
| I/O連接器 : 脈波信號 輸入 | 2輸入（光電耦合器輸入、長線接收器輸入） |
| I/O連接器 : 脈波信號 輸出 | 4 輸出（長線驅動輸出3、開集極輸出1） |
| 通信功能 | USB, RS232, RS485, Modbus-RTU |
| 通信功能 : USB | 可通過連接PC來設定參數、監視狀態等。 |
| 通信功能 : RS232 | 可與上位控制器進行1 : 1 通信。 |
| 通信功能 : RS485 | 可與上位控制器進行1 : n 通信（最大31 軸）。 |
| 通信功能 : Modbus-RTU | 可與上位控制器進行1 : n 通信 |
| 再生 | 無內置再生電阻（只有外置） |
| 控制模式 | (1) 位置控制 (2) 內部速度控制 (3) 位置/內部速度控制 3個模式通過參數進行切換 |

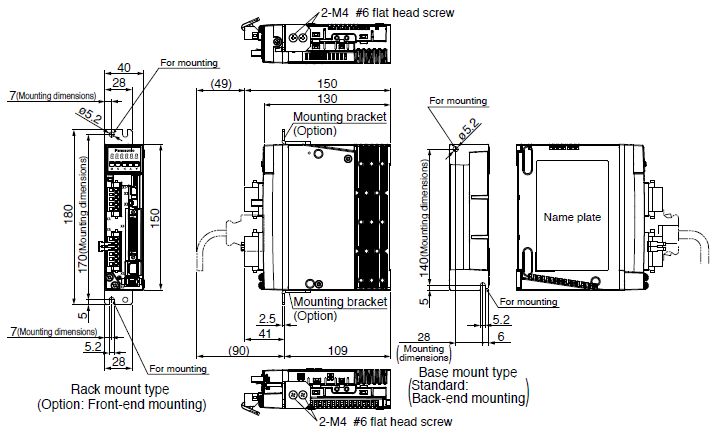

外型尺寸圖
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
[單位: 毫米]
[單位: 毫米]
* The dimension is for the A6SF Series, but outer dimension is the same as the A6SE and A6SG Series. Please refer to the catalog for detail dimension.

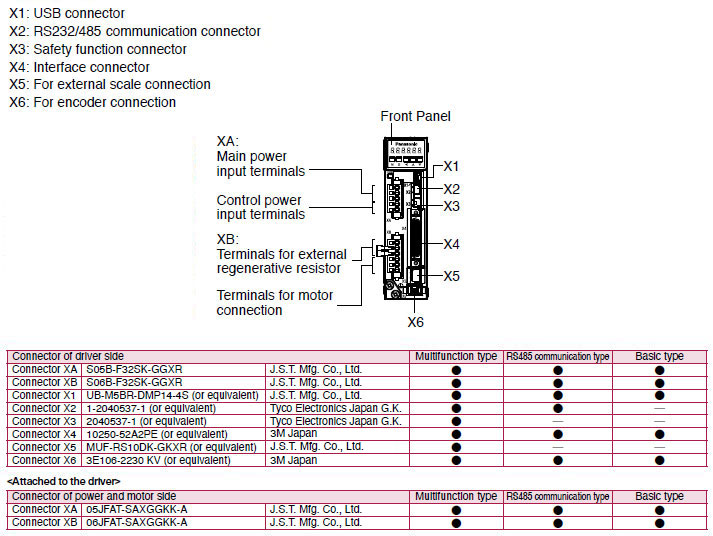

連接器規格
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
* The dimension is for the A6SF Series, but outer dimension is the same as the A6SE and A6SG Series. Please refer to the catalog for detail dimension.
