小型雷射感測器 CX-F100

下載

  • 基本資訊

  • 用途

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 電路/連接

  • 檢測特性

  • 使用注意事項

基本資訊

以小型機身實現長距離穩定檢測

特點

小型機身實現長距離穩定檢測

採用TOF（Time of Flight）方式

透過採用 TOF 方式與小型化技術，即使檢測對象工件的材質或表面狀態有所不同，也能維持穩定的檢測效果，並以泛用型光電感測器的尺寸實現此功能。

與泛用型光電感測器同尺寸！反射型可對應 50～3,000mm 的檢測距離

「想要長距離檢測、但沒有安裝感測器的空間…」這樣的煩惱，CX-F100系列可以為您解決。
透過多年累積的感測器小型化技術，實現了與一般光電感測器相同尺寸，卻可達到50～3,000mm的檢測距離。
因此，即使是傳統TOF方式感測器難以安裝的狹小空間，也能順利設置，有助於提升生產效率。

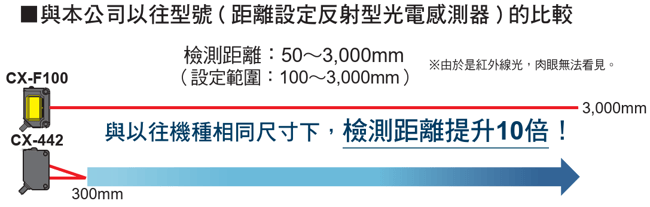

compare_cx-f100_cx-442 TW

只需一個操作按鈕！追求極致的簡單操作

完全不需要依賴作業人員的直覺去調整旋鈕，也不需組合多個按鈕進行設定！
採用只用一個按鈕即可完成所有設定的簡單設計，讓教導設定（teaching）不因作業人員不同而產生差異。

simple_operation TW

即使背景有移動的機器或輸送帶，也能穩定檢測！

配備了BGS（Background suppression) / FGS（Foreground suppression）功能、因此即使工件後方有人通過，或有輸送帶等背景存在，也不會受到影響，能實現穩定的檢測。

【BGS功能】在沒有背景的情況下非常方便！

以檢測的工件為基準進行設定

此功能能避免檢測設定距離之外的背景。
例如：當輸送帶後方的背景顏色變化，或有人從後方通過時，可防止誤動作發生。
func_bgs TW

【FGS功能】在有背景物體的情況下非常方便！

以不想被檢測的背景物體為基準進行設定

此功能可排除背景，只偵測目標工件。
由於能確實忽略背景，因此特別適用於工件與背景物體緊貼在一起的輸送帶上進行工件檢測。
func_bgs TW

可縮短選型時間!

透過設定與配線的組合，可對應多達16種模式。
即使有多種檢測條件，也只需一個型號即可應對，有效減少選型的時間與負擔。

supports_16-patterns(TW)

不受顏色或材質影響的穩定檢測

sensing_distance TW

用途

輸送帶上的貨物通過確認
輸送帶上的貨物通過確認

汽車門檢測
汽車門檢測

物流倉庫中的貨物排出檢測
物流倉庫中的貨物排出檢測

確認料槽（Hopper）內的剩餘量
確認料槽（Hopper）內的剩餘量

機器人搬運紙箱的檢測
機器人搬運紙箱的檢測

種類

種類形状設定範圍檢測範圍型號
電線型CX-F121-W(ケーブルタイプ)100~3,000mm50~3,000mmCX-F121-W
M8端子型CX-F121-Z-W（M8コネクタタイプ）CX-F121-Z-W

選配

附連接器電線

品名型號内容
直線型CN-24A-C2線長2m
CN-24A-C5線長5m
彎頭型CN-24AL-C2線長2m
CN-24AL-C5線長5m

感測器安裝支架

品名型號内容
感測器安裝支架MS-CX2-1縱向安裝支架
MS-CX2-5朝下安裝支架
MS-CX-3背面安裝支架

規格

類型電線型M8端子型(註5)
型號CX-F121-WCX-F121-Z-W
符合規範CE標誌(EMC指令、RoHS指令)
設定範圍(註1)100～3,000mm
檢測範圍(註1)50～3,000mm
應差(註1)(註2)檢測距離的15%以内(未滿900mm)
檢測距離的8%以内(900mm以上)
黑白誤差設定距離的5%以内
光點尺寸(代表例)約ø32mm(距離1,000mm)、約ø105mm(距離3,000mm)
電源電壓12～24V DC±10%、脈動P-P10%以下
消耗電流40mA以下
輸出<NPN輸出>
NPN開路集電極電晶體
・最大流入電流：100mA
・外加電壓： 30V DC以下(輸出和 0V之間)
・剩餘電壓： 2V以下(流入電流100mA時)、1V以下(流入電流16mA時)

< PNP輸出>
PNP開路集電極電晶體
・最大流出電流：100mA
・外加電壓： 30V DC以下(輸出和 +V之間)
・剩餘電壓： 2V以下(流出電流100mA時)、1V以下(流出電流16mA時)
 輸出動作入光時為ON / 非入光時為ON(切換式)
短路保護配備(自動恢復)
回應時間(註3)50ms以內(檢測距離900mm以內)、100ms以內(檢測距離900mm以上)
投光元件1 類雷射產品(註4) 發光波長：940nm(宏外不可見光不可視赤外線)
L-ON / D-ON指示燈綠色LED(L-ON時亮燈 / D-ON時熄燈)
BGS / FGS指示燈綠色LED(BGS時亮燈 / FGS時熄燈)
動作指示燈橙色LED(輸出ON時亮燈 / 輸出OFF時熄燈)
環境性能

保護構造

IP67(IEC)
使用環境溫度-25～+55℃、儲存時：-30～+70℃(注意不可結露、結冰)
使用環境濕度35～85%RH、儲存時：35～85%RH
使用環境照度白熾燈：受光面照度2,000ℓx以下
耐電壓AC1,000V 1分鐘 所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，基於DC 250V的高阻表
耐振動頻率10～500Hz　雙振幅1.5mm(MAX.100m/s2) XYZ各方向2小時(非通電狀態)
耐衝撃加速度500m/s2(約50G) X,Y,Z方向各3次(非通電狀態)
材質外殼：PBT 透鏡：PMMA 按鍵：PC+TPU M8端子（僅CX-F121-Z-W）：PBT
電線0.2mm2 4芯橡皮電線 長2m-(註5)
電線延長0.3mm2以上的電線全長可延長至100m
重量本體重量：約50g、
包裝重量：約60g		本體重量：約7g、
包裝重量：約20g

(註1)：檢測範圍和設定範圍是基於白色無光澤紙（200mm×200mm）設定。

(註2)：應差為基於白色無光澤紙1點示教BGS模式下ON/OFF應差。

(註3)：異常環境和噪音下，回應時間發生變化（自動調整）。

(註4)：根據IEC 60825-1：2014(EN 60825-1：2014/A11：2021、JIS C 6802：2014)。

(註5)：請務必使用以下的附連接器電線（另售）。
直線型： CN-24A-C2(線長2m)、CN-24A-C5(線長5m)
彎頭型： CN-24AL-C2(線長2m)、CN-24AL-C5(線長5m)

外形尺寸圖

單位mm

CX-F121-W

電線型

size_cx-f121-w(TW)

CX-F121-Z-W

M8端子型

size_cx-f121-z-w(TW)

電路・連接

輸入・輸出電路圖

io_circuit_diagram(TW)

檢測特性（代表例）

平行移動特性
char_translation TW

投光光束特性
投光ビーム特性

使用注意事項

  • 本產品請勿作為人體保護用的檢測裝置使用。
  • 若用於人體保護目的的檢測，請使用符合 OSHA、ANSI 以及 IEC 等各國人體保護相關法規與標準的產品。
  • 本產品為IEC / EN / JIS 標準的 1類 雷射產品。為避免危險，請勿透過鏡頭等觀察光學系統觀看雷射光。
