基本資訊
完美貼合管徑！ 不遺漏任何氣泡・液體！
.png?width=342&height=371&name=pic%2002(tw).png)

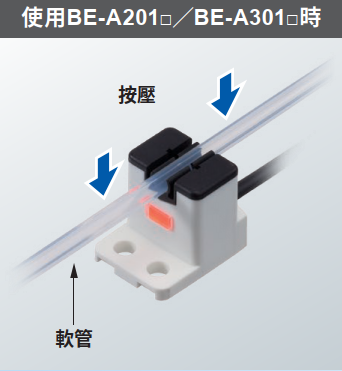

按壓軟管進行安裝。
※軟管：相當於PFA
※軟管：相當於PFA
.png?width=345&height=367&name=pic%2003(tw).png)

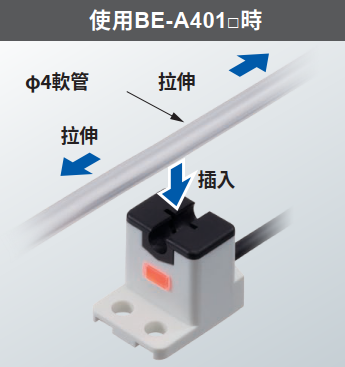

邊拉伸軟管邊插入進行安裝。
※ø4軟管：相當於軟質PVC
※ø4軟管：相當於軟質PVC

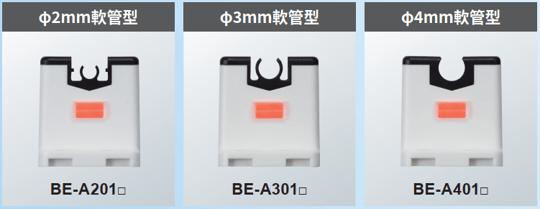

支援細徑軟管(ø2mm / ø3mm / ø4mm)
專用設計，實現不會妨礙流量的絕佳貼合感。
還能與英寸直徑的軟管共用。
.png?width=540&height=209&name=pic%2004(tw).png)

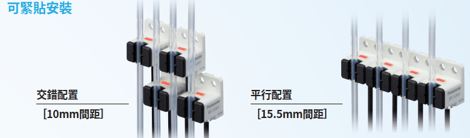

可緊貼安裝
.png?width=470&height=138&name=pic%2005(tw).png)
高速偵測
使用光學式裝置，可在反應時間20μs內確實捕捉空氣間隙0.8mm。
也適用於分析工程的紀錄管理。
※關於偵測條件，請參閱規格。BE-A201□的反應時間為30μs。
僅指尖大小
即使是狹窄空間也能輕鬆安裝。
支援DC5～24V
無須考量裝置端的規格，從基板供應的電源 也可使用。
內建放大器無須調整
內建放大器，安裝後可立刻使用。
且配備「有液體時ON／無液體時ON」 的2輸出。
用途

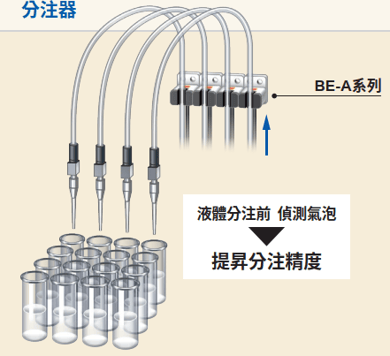

分注機
.png?width=390&height=356&name=pic%2001(tw).png)
在液體塗佈之前，透過檢測混入管內的氣泡（0.8mm 的空氣間隙），以提升分注的精度。

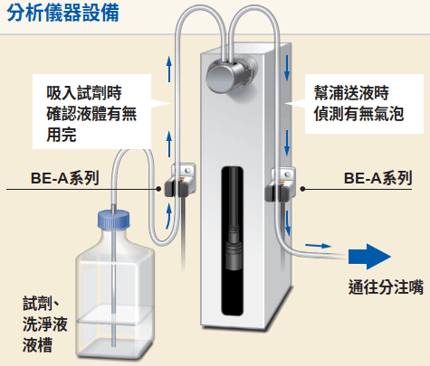

分析儀器設備
.png?width=430&height=367&name=pic%2002(tw).png)
透過檢測檢體檢查裝置中管內液體的有無，可實現高精度的液量管理。
種類
| 種類 | 形状 | 適用軟管 | 型號 | 輸出 | 輸出動作 |
|---|---|---|---|---|---|
| ø2mm 軟管型 |  | 透明樹脂軟管(相當於PFA) 外徑：ø2mm±0.2mm 内徑：ø1mm±0.2mm | BE-A201 | NPN電晶體、集電極開路 2輸出 | 有液體時ON/ 無液體時ON (配備2輸出) |
| BE-A201P | PNP電晶體、集電極開路 2輸出 | ||||
| ø3mm 軟管型 |  | 透明樹脂軟管(相當於PFA) 外徑： ø3mm±0.2mm (ø1/8in±0.008in) 内徑： ø2mm±0.2mm (ø1/16in±0.008in) | BE-A301 | NPN電晶體、集電極開路 2輸出 | |
| BE-A301P | PNP電晶體、集電極開路 2輸出 | ||||
| ø4mm 軟管型 |  | 透明樹脂軟管 (相當於軟質PVC) 外徑： ø4mm±0.15mm (ø5/32in±0.006in) 内徑： ø2.4mm±0.1mm (ø3/32in±0.004in) | BE-A401 | NPN電晶體、集電極開路 2輸出 | |
| BE-A401P | PNP電晶體、集電極開路 2輸出 |
規格
| 種類 | ø2mm軟管型 | ø3mm軟管型 | ø4mm軟管型 | |
|---|---|---|---|---|
| 型 號 | NPN輸出 | BE-A201 | BE-A301 | BE-A401 |
| PNP輸出 | BE-A201P | BE-A301P | BE-A401P | |
| 符合規範 | CE標誌(EMC指令、RoHS指令)、UKCA標誌(EMC規則、RoHS規則) | |||
| 可檢測的空氣間隙(註2) | 0.8mm以上 | |||
| 檢測物體 | 液體（註3） | |||
| 適用軟管口徑 (註4) | 外徑 | ø2mm±0.2mm | ø3mm±0.2mm (ø1/8in±0.008in) | ø4mm±0.15mm (ø5/32in±0.006in) |
| 內徑 | ø1mm±0.2mm | ø2mm±0.2mm (ø1/16in±0.008in) | ø2.4mm±0.1mm (ø3/32in±0.004in) | |
| 適用軟管種類（註4） | 透明樹脂軟管 (相當於PFA) | 透明樹脂軟管 (相當於PFA) | 透明樹脂軟管 (相當於軟質PVC) | |
| 電源電壓 | 5～24V DC±10% 波紋P-P10%以下 | |||
| 消耗電流 | 15mA以下 | |||
| 輸出 (配備2輸出) | <NPN輸出類型> NPN電晶體．集電極開路 ・最大流入電流：50mA ・施加電壓：30V DC以下(輸出-0V間) ・殘留電壓：2V以下(流入電流50mA時)、1V以下(流入電流16mA時) <PNP輸出類型> PNP電晶體．集電極開路 ・最大流出電流：50mA ・施加電壓：30V DC以下(出力-+V間) ・殘留電壓：2V以下(流出電流50mA時)、1V以下(流出電流16mA時) | |||
| 輸出動作 | 有液體時ON／無液體時ON 配備2輸出 | |||
| 短路保護 | 配備 | |||
| 反應時間 (註5) | 檢 測 氣 泡 時 | 30μs以下 | 20μs以下 | |
| 檢 測 液 體 時 | 80μs以下 | |||
| 動作指示燈 | 橘色LED(無液體時亮燈) | |||
| 保護電路 | 配備電源逆接保護裝置、輸出逆接保護裝置 | |||
| 耐環境性 | 保護結構 | IP40(IEC) | ||
| 使用環境溫度(註6) | -25～+55℃(不得結露及結冰)、存放時：-30～+80℃ | |||
| 使用環境濕度 | 35～85%RH、存放時：35～85%RH | |||
| 周圍使用照度 | 日光燈光：受光面照度1,000ℓx以下 | |||
| 耐電壓 | AC1,000V 1分鐘（整個充電部、外殼之間） | |||
| 絕緣阻抗 | 基於DC 250Ｖ的高阻表，在20ＭΩ以上（整個充電部、外殼之間） | |||
| 耐振動 | 耐久10～150Hz 複振幅0.75mm或最大加速度49m/s2 XYZ各方向2小時 | |||
| 耐衝撃 | 耐久100m/s2 XYZ各方向3回 | |||
| 投光素子 | 紅外線LED(發光峰值波長：855nm、非調變式) | |||
| 材質 | 外殼：PBT、軟管固定部位：聚醯胺、顯示燈：聚碳酸酯 | |||
| 電線 | 0.09mm2 附4芯包膠電線1m | |||
| 延長電線(註7) | 0.3mm2以上的電線可延長至全長100m為止 | |||
| 安裝扭矩 | 0.5N・m以下 | |||
| 重量 | 本體重量：約15g、包裝重量：約25g | |||
(註1):不指定的測量條件是使用周圍溫度＝＋23℃。

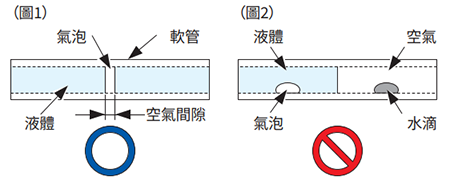

(註2):可檢測的空氣間隙指軟管內徑整體含有的氣泡橫幅（圖１）。
細小的氣泡或水滴通過時，將無法正常檢測，請特別注意（圖２）。
(註3):軟管內壁附著有髒汙或殘留物時，會影響檢測。故請定期維護軟管。
(註4):要使用非適用的軟管或表面不平滑的軟管時，請務必事前用實際機器檢測確認後再使用。
(註5):反應時間為適用軟管的代表範例，會因使用軟管的尺寸、透光度、表面狀透等而變化。
(註6):欲偵測的液體溫度也請勿超出使用環境溫度範圍。
(註7):延長至超過20m時，請確認感測器的端子電壓為4.5V以上。
尺寸圖
單位mm

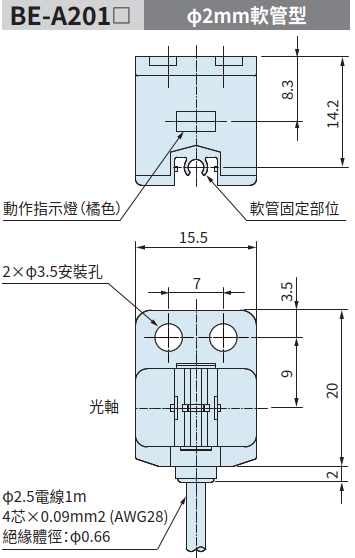

BE-A201
ø2mm軟管型
.png?width=355&height=558&name=pize%2001(tw).png)

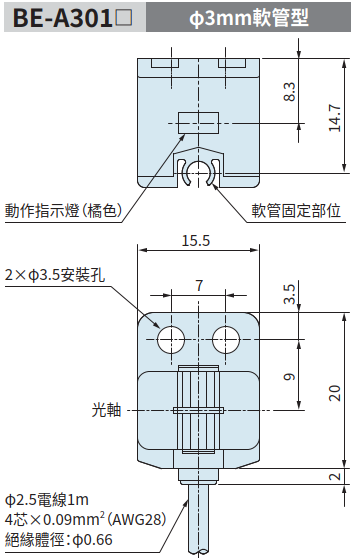

BE-A301
ø3mm軟管型
.png?width=352&height=558&name=pize%2002(tw).png)

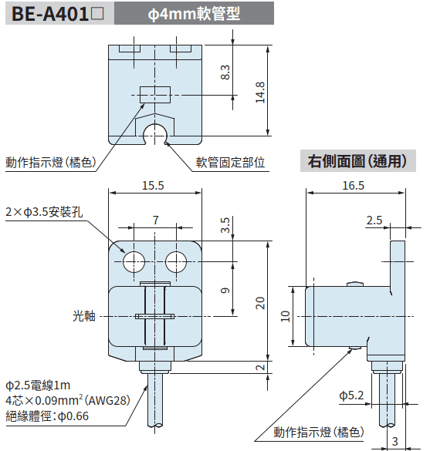

BE-A401
ø4mm軟管型
.png?width=430&height=452&name=pize%2003(tw).png)
