測量卡扣的尺寸

測量金屬罐底蓋的高度

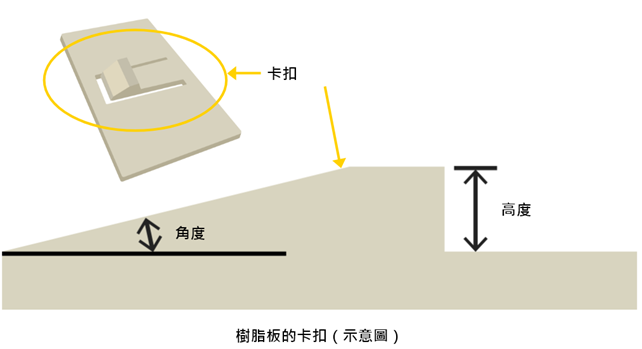

樹脂板上固定零件用的卡扣有時會因成形不良而導致前端有缺口（填料不足），希望藉由測量卡扣的尺寸（角度、高度）來檢測不良品。（要求精度　±20μm）



【課題】樹脂表面凹凸變化

非接觸式感測器會受到樹脂表面差異（光澤變化或表面的微小凹凸）影響，因此不使用昂貴的感測器的話，測量結果就不穩定。

【解決對策】 利用接觸式數位變位感測器 HG-S系列測量樹脂板的卡扣角度、高度

利用接觸式數位變位感測器 HG-S 系列 確實檢測卡扣的前端位置，並測量高度。

接觸式機型

由於是接觸式機型，測量時不會受到表面光澤或油等附著物的影響。

滾輪型測量件與耐撓曲線材

使用滾輪型測量件與耐撓曲線材的話，可邊移動感測頭邊測量，還能描繪卡扣的形狀。

顯示畫面的示意圖

透過兩段數位顯示，同時顯示感測頭測量值與判定值。

採用重點

精密測量 　

橫向耐負重＋前端軸位移35μm以下，實現長期間的穩定測量！

穩定檢測　

接觸式機型不會受到顏色、光澤、粗糙等表面狀態的影響，因此可穩定測量！
