檢查壓鑄零件是否變形

利用接觸式感測器測量壓鑄零件的變形量

ダイカスト部品の歪検査-1

想檢查壓鑄零件的變形量。測量精度必須達10μm。



【課題】 僅判定OK/NG無法測量變形量

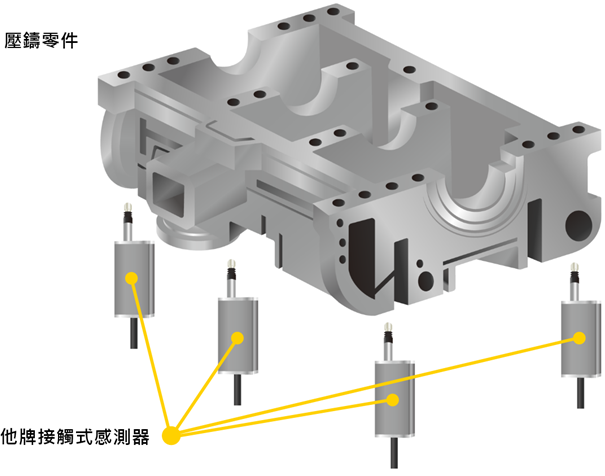

  • 原本使用他牌接觸式感測器進行檢查，但只能輸出OK/NG。
  • 只能判斷各感測器的測量值是否在規格內。（無法測量變形量有多少）

【解決對策】 利用接觸式數位變位感測器 HG-S系列測量變形量

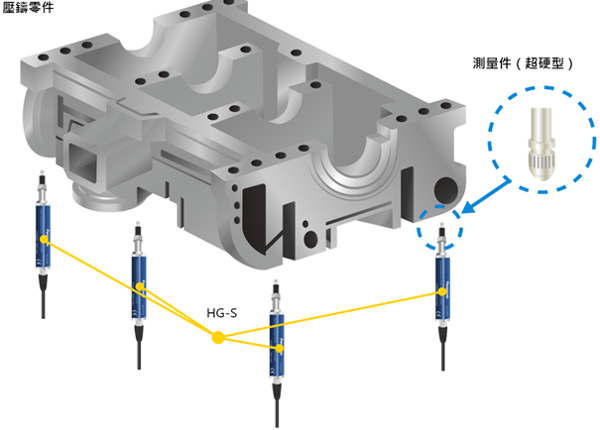

配置多台接觸式數位變位感測器 HG-S 系列 ，再使用超硬型測量件來測量變形量。

ダイカスト部品の歪検査-2

接觸式機型

由於是接觸式機型，測量時不會受到表面光澤或油等附著物的影響。

精密測量

解析度（0.1μm）、指示精度（全範圍1.0μm以下）可達到精密測量!（使用精密感測頭HG-S1110時）

顯示畫面的示意圖

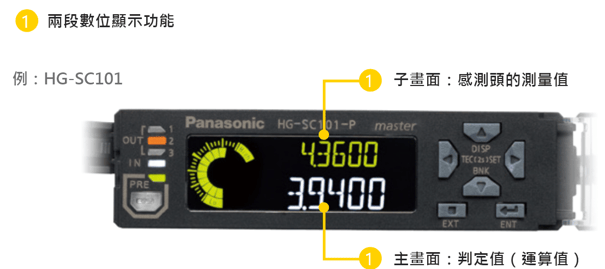

透過兩段數位顯示，同時顯示感測頭測量值與判定值



ダイカスト部品の歪検査



採用重點

HG-S_01_common1

精密測量

解析度（0.1μm）、指示精度（全範圍1.0μm以下），可進行精密測量！ （使用精密感測頭HG-S1110時）

類比輸出

支援RS-485輸出，可將測量值輸出至外部！

多點運算

最多可連接16台機器(母機＋15台子機)!可在HG-S的控制器內部進行需要多點測量的平坦度、扭曲、翹曲的運算。

堅固穩定

以兩個平軸承支撐結構，大幅降低損壞風險!

可進行長期、穩定的測量！
